接觸器的應用范圍

交流接觸器的結構

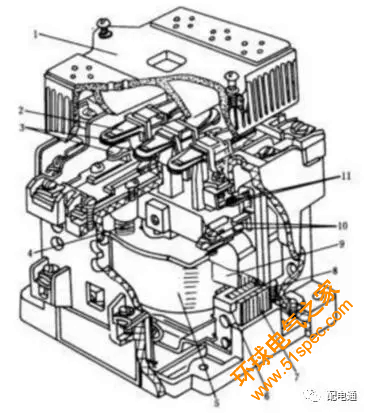

交流接觸器主要由電磁機構、觸點系統、滅弧裝置及輔助部件。

4一反作用彈簧  5一線圈  6一短路環

10一輔助常開觸點  11一輔助常閉觸點

電磁機構  電磁機構由線圈、動鐵心(銜鐵)和靜鐵心組成，其作用是將電磁能轉換成機械能，產生電磁吸力帶動觸點動作。

滅弧裝置  容量在10A以上的接觸器都有滅弧裝置，對于小容量的接觸器，常采用雙斷口觸點滅弧、電動力滅弧、相間弧板隔弧及陶土滅弧罩滅弧。對于大容量的接觸器，采用縱縫滅弧罩及柵片滅弧。

6接觸器在電路原理圖中的表示

常見的接觸器易混淆點

7如何判斷接觸器是常開還是常閉

看規格型號

使用儀表測量

8接觸器電參數的含義

我們以下圖為例

電壓等級為三相220V,線電流32A可以負載7.5千瓦以內的電動機

電壓等級為三相660V線電流21A，可以負載18.5千瓦以內的電機。

Ith=50A表示該接觸器最大承受電流為50A

9交流接觸器和直流接觸器的區別

1.使用方法 交流接觸器在應急時可以代用直流接觸器，吸合時間不能超過2小時，長時間使用需要在交流線圈中串一電阻，但是直流卻不能代用交流接觸器。

交流接觸器線圈匝數少，電阻小，但鐵芯發熱，線圈一般做成粗而短的圓筒形，并與鐵芯之間有一定間隙，以利于散熱，同時又能避免線圈受熱燒壞。

3.短路環 交流接觸器為了消除電磁鐵產生的振動和噪音，在靜鐵芯的端面上嵌有短路環。直流接觸器不需要短路環。

4.鐵芯 交流接觸器鐵芯一般用硅鋼片疊壓而成，以減少交變磁場在鐵芯中產生的渦流及磁滯損耗，避免鐵芯過熱。
